Der Bypass-Diod ist ein wesentlicher Bestandteil in Solarplatten. Er wirkt direkt auf die Leistung des Photovoltaiksystems, indem er Schäden durch Schattenbildung verhindert und den Wirkungsgrad der Solarplatte optimiert.

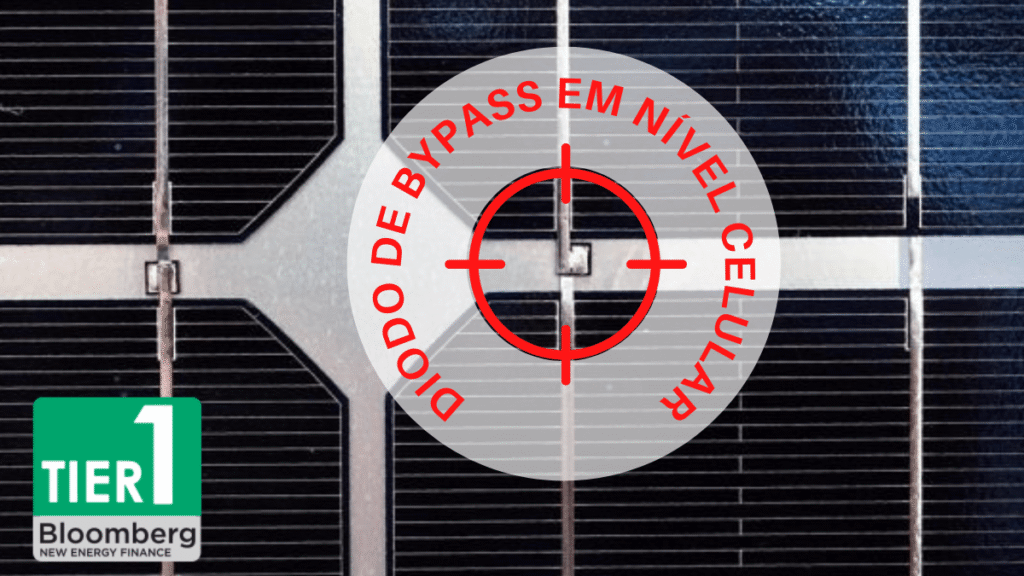

\n\n\n\nIn diesem Artikel werden wir den Funktionsweise von Bypass-Dioden auf Zellebene in Solarplatten und deren Anwendung behandeln. Doch zuvor ist es notwendig zu verstehen, was eine Diode ist und welche Grundfunktion sie erfüllt, um ihre Rolle in diesem Kontext besser zu begreifen.
\n\n\n\nWas ist eine Diode?

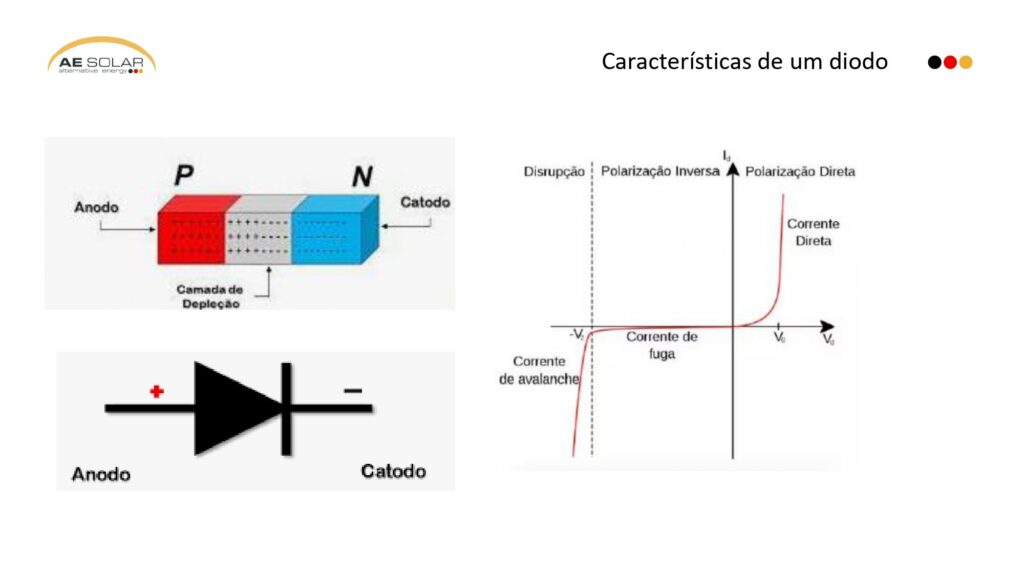

\n\n\n\nEine Diode ist ein elektronisches Bauelement mit zwei Anschlüssen. Das schematische Symbol der Diode zeigt ihre Polarität an. Wenn man das Symbol genau betrachtet, sieht man ein Dreieck, das eine kleine Pfeilspitze bildet, die die Richtung angibt, in der der elektrische Strom fließen kann. Bei Dioden fließt der Strom vom Anoden zum Kathod, wie in der folgenden Abbildung gezeigt.
\n\n\n\n
Funktionsweise des Bypass-Diods in Solarplatten

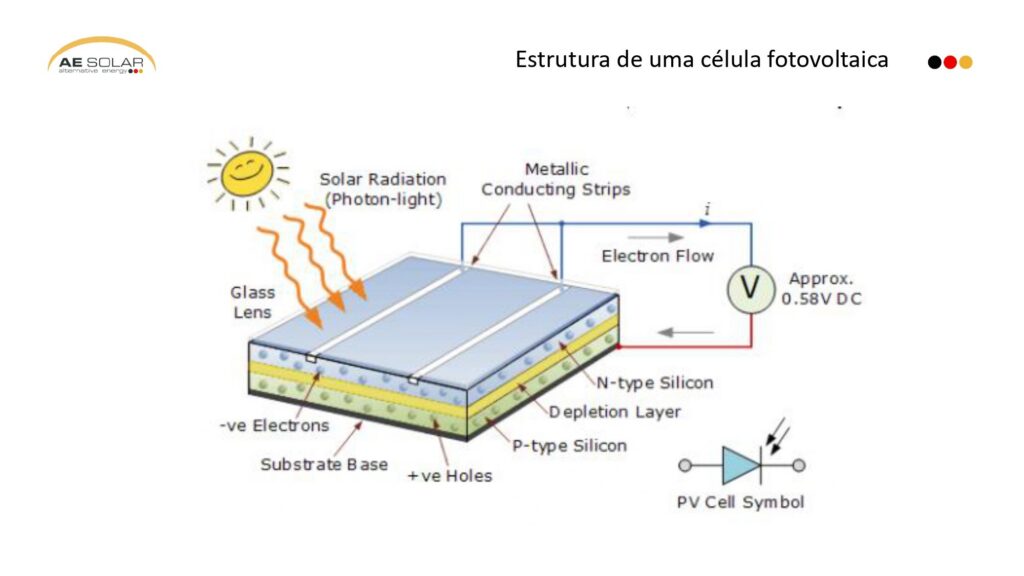

\n\n\n\nIn Solarmodulen werden die Photovoltaikzellen in Reihe geschaltet, um die Solarmodule zu bilden. Wenn Sonnenlicht auf diese Zellen fällt, findet die Umwandlung von Licht in Elektrizität statt. Allerdings entsteht das Problem, wenn ein Teil der Zellen von Schatten bedeckt wird. Schatten können durch verschiedene Faktoren verursacht werden, wie Bäume, Gebäude, Antennen oder vorübergehende Objekte wie Blätter.
\n\n\n\n

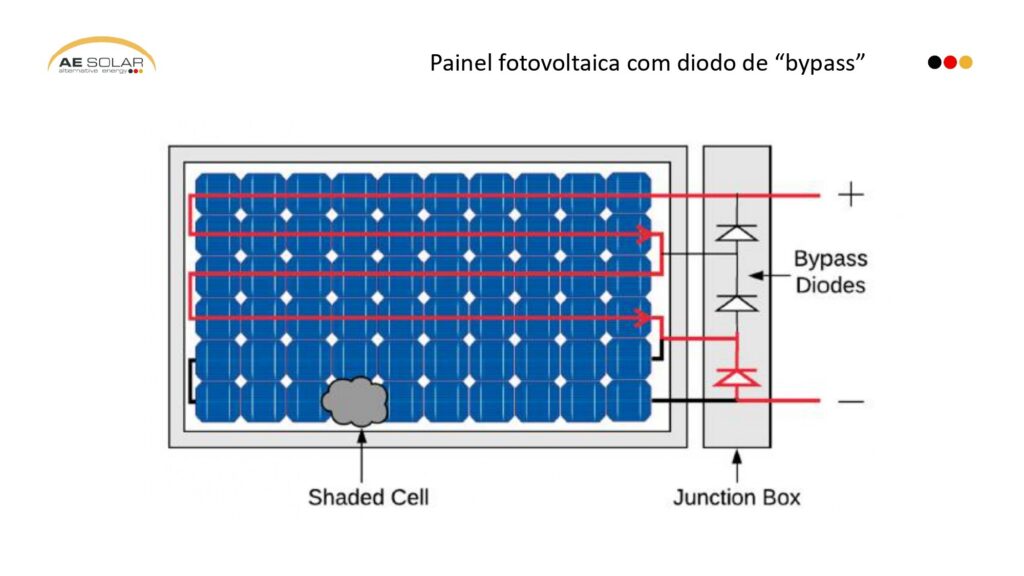

Wenn eine Zelle im Schatten liegt, begrenzt sie den Stromfluss und beeinträchtigt die Funktion des gesamten Moduls. In diesem Szenario kommt der Bypass-Diod ins Spiel. Er schafft einen alternativen Pfad für den elektrischen Strom und leitet ihn von den beschatteten Zellen ab. So können die Zellen, die weiterhin dem Licht ausgesetzt sind, Energie effizient erzeugen.
\n\n\n\nDer Einfluss von teilweisem Schatten
\n\n\n\nDas schlechteste Szenario für Solarmodule ist der teilweise Schatten. In diesem Fall bedecken die Schatten nur einen Teil der Solarmodule. Diese Art von Schatten, die meist durch nahegelegene Objekte verursacht wird, betrifft nur einen Teil der Oberfläche der Photovoltaikmodule.
\n\n\n\nIm Gegensatz zum vollständigen Schatten, bei dem das gesamte Modul gleichmäßig betroffen ist, verändert der teilweise Schatten das elektrische Verhalten des Systems. Dies führt dazu, dass das System an einem Punkt mit geringer Leistung arbeitet und die Energieerzeugung erheblich reduziert.
\n\n\n\n
Photovoltaikmodule bestehen aus in Reihe geschalteten Zellen. Diese Module werden ihrerseits auch in Reihe geschaltet, um Strings zu bilden, die Hunderte von Zellen enthalten können. Unabhängig von der Schattenbedingung ist der Strom, der durch alle Zellen fließt, derselbe.

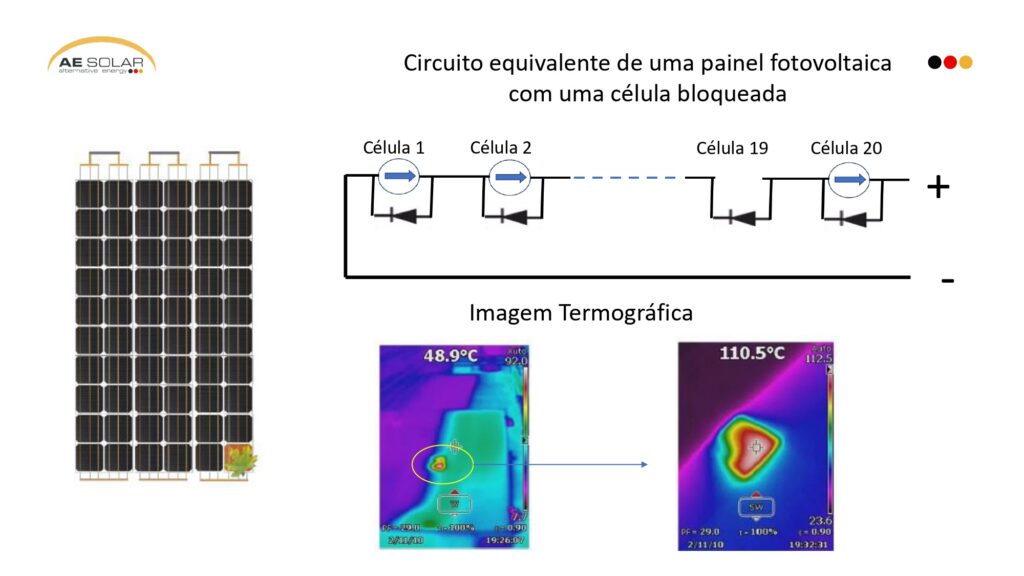

\n\n\n\nWenn nur ein Teil der Zellen eines Strings beschattet wird, sinkt der Kurzschlussstrom dieser Zellen. Jeder Strom, der durch eine Zelle auf einem höheren Niveau als ihr Kurzschluss fließt, verursacht Überhitzung. Dieses Phänomen, genannt Hotspot, kann dauerhafte Schäden an der Zelle verursachen.
\n\n\n\n
Die Bedeutung des Bypass-Diods bei teilweisem Schatten
\n\n\n\nTeilweiser Schatten ist eine der größten Herausforderungen für Photovoltaiksysteme. In einer Situation von vollständigem Schatten wird das Modul gleichmäßig beeinflusst. Obwohl seine Produktion reduziert ist, gibt es keine großen Schäden. Allerdings wirkt bei teilweisem Schatten die beschattete Zelle wie ein Widerstand und zwingt die beleuchteten Zellen, den Verlust auszugleichen.

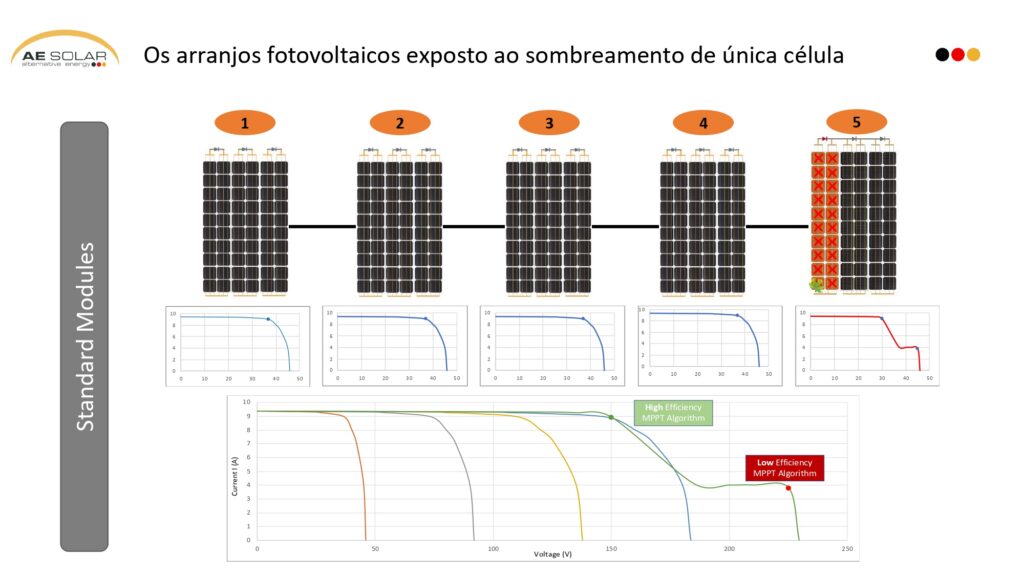

\n\n\n\nOhne Bypass-Diod wird dieser beschattete Bereich zu einem Widerstandspunkt. Die anderen Zellen arbeiten härter, was zur Bildung von Hotspots führt. Diese Punkte können sehr hohe Temperaturen erreichen, bis zu 160°C, und dauerhafte Schäden an den Solarzellen verursachen.
\n\n\n\nAndererseits ermöglicht der Bypass-Diod dem elektrischen Strom, die beschatteten Zellen zu umgehen, Überhitzung zu verhindern und sicherzustellen, dass die verbleibenden Zellen effizient arbeiten.
\n\n\n\n
Hot-Spot Free-Technologie: Innovationen im Einsatz von Bypass-Dioden
\n\n\n\nDie Hot-Spot Free Technologie, die in modernen Solarmodulen angewendet wird, ist eine Innovation, die direkt von Bypass-Dioden profitiert. Diese Technologie reduziert drastisch die Temperatur in den beschatteten Bereichen der Module und verhindert Hotspots sowie ihre schädlichen Auswirkungen.

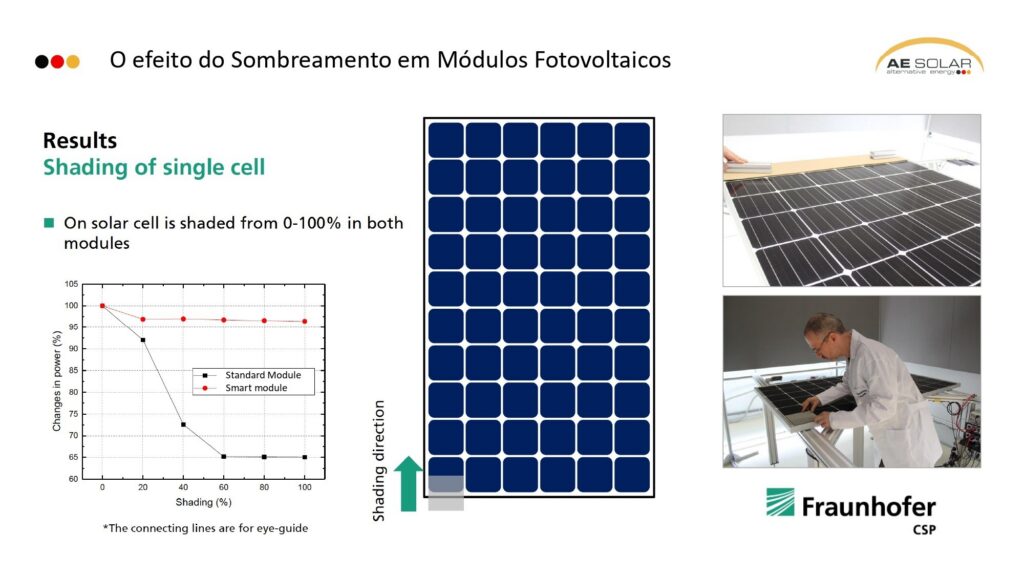

\n\n\n\nStudien des deutschen Instituts Fraunhofer CSP, im Einklang mit der Norm IEC61215, zeigten, dass diese Technologie die Sicherheitsrisiken im Zusammenhang mit hohen Temperaturen reduziert und Überhitzung eliminiert. Während herkömmliche Solarmodule in beschatteten Bereichen bis zu 160°C erreichen, halten Module mit Hot-Spot Free-Technologie die Temperatur unter 85°C.
\n\n\n\n

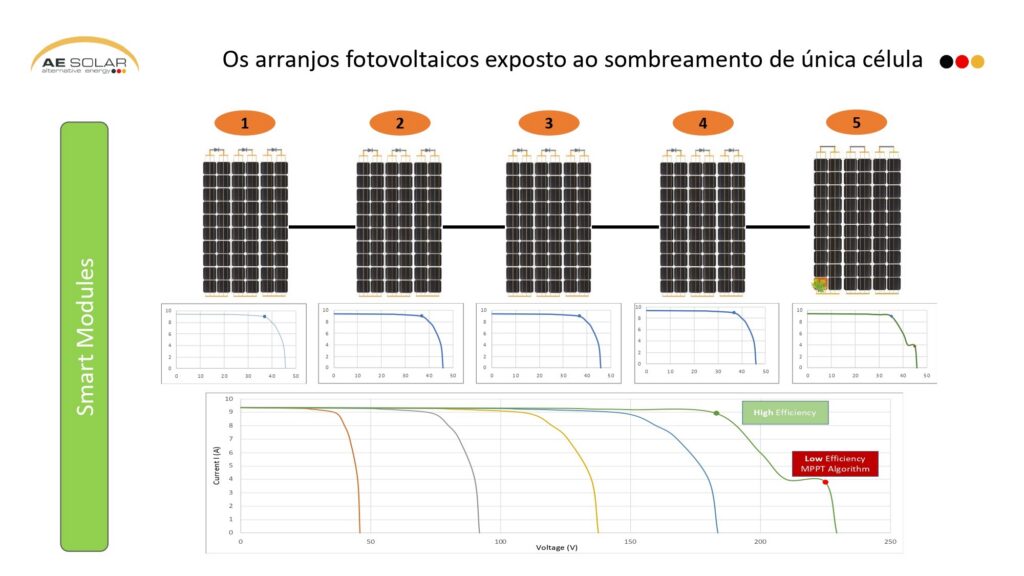

Neben der Erhöhung der Systemicherheit verbessert diese Technologie auch die Energieeffizienz. Im Vergleich zu herkömmlichen Solarmodulen kann Hot-Spot Free bis zu 30% mehr Leistung in einem 60-Zellen-Modul und bis zu 80% mehr Leistung in einem 72-Zellen-Modul erzeugen. Diese Zahlen stellen einen signifikanten Gewinn dar, insbesondere in Gebieten mit hohem Risiko für teilweisen Schatten.
\n\n\n\nZusätzlich verhindert diese Technologie abrupte Abfälle der Modulausgabe durch heiße Punkte oder Modulschatten und reduziert mit einem intelligenten Optimierer die Strom- und Spannungsmismatch, um den allgemeinen Ertrag für Dach- und Bodeninstallationen erheblich zu steigern.
\n\n\n\nVorteile des Einsatzes von Bypass- und Blockierdioden in Solarsystemen
\n\n\n\nDer kombinierte Einsatz von Bypass- und Blockierdioden in Photovoltaiksystemen bringt erhebliche Vorteile mit sich:
\n\n\n\n- \n
- Schutz vor Hotspots: Der Bypass-Diod verhindert die Überhitzung beschatteter Zellen und schützt das Modul vor Schäden. \n\n\n\n
- Effizienz unter widrigen Bedingungen: Selbst bei teilweisem Schatten erzeugt das System weiterhin Energie effizient, indem es den Strom umleitet. \n\n\n\n
- Längere Lebensdauer: Durch die Reduzierung des Überhitzungsrisikos helfen Dioden, die Lebensdauer der Solarplatten zu verlängern. \n\n\n\n
- Vermeidung von Verlusten: Blockierdiod verhindern, dass Strom zurück zum Modul fließt und Energieverschwendung vermeiden. \n\n\n\n
- Höhere Sicherheit: Mit der Hot-Spot Free-Technologie bietet das System mehr Schutz vor Bränden und elektrischen Fehlern. \n
